一、產品簡介

AD2048PJ-3U系列視頻處理器采用FPGA+ARM的系統架構，運行嵌入式Linux系統，從而保證系統能夠在7*24小時的環境下穩定運行，模塊化設計提供了高度的靈活性和可維護性。FPGA完成對視頻圖像的處理和數據傳輸；ARM構建整個系統的通訊，控制接口，視頻編解碼系統和智能分析等模塊，大大的增強的系統的靈活性，能夠?qū)崿F(xiàn)跨平臺交互，支持Anroid/IOS/Windows/Linux?？蓪崿F(xiàn)顯示畫面的任意開窗、漫游、疊加、縮放、旋轉等多種顯示效果，并支持多種視頻源輸入模式，也支持IPC的視頻圖像的接入。

AD2048PJ系列視頻處理器運用總線交換技術，最大支持144路顯示屏的同時輸出，支持IPC解碼卡，多媒體功能卡，智能分析卡，機器視覺卡等多種業務卡，很好的解決了用戶的多樣需求。嵌入式Linux技術的運用，大大增加的系統的穩定性，網絡能力和可操控性。

二、功能特性

系統架構

? FPGA+ARM架構，以高穩定高帶寬 FPGA 純硬件架構為基礎，采用功能化模塊化板卡的硬件設計，實現無限擴展的 FPGA+架構。

? 模塊化插卡式設計，業務卡均采用插卡式設計，為日常使用及維護帶來了極大的方便。

? 擴展槽支持各種業務卡，實現視頻圖像的輸入輸出。

? 支持IPC攝像機解碼（H.264、H.265），最后單屏支持36分割，一張滿配IP解碼卡支持2路800W，8路500W，18路1080P，72路D1同時解碼。

? 支持電腦，投影儀等HDMI/VGA/DVI 分布式輸入拼接處理器。

? 支持電腦，手機投屏處理功能。

? 豐富的接口,輸入支持HDMI/VGA/DVI/SDI,輸出支持HDMI/DVI。

? 擁有一鍵物理復位功能。

視頻圖像處理

? 單個信號可以在任意 M×N(>0) 個顯示單元上拼接顯示。

? 支持輸入信號任意拼接、開窗、漫游，支持圖層疊加，單屏支持4個圖層。

? 單屏最大支持36畫面分割，需要和IP卡配合使用。

? 智能縮放技術，圖像縮放采用智能多相位濾波算法，根據圖像特點自動選擇最優的濾波系數，圖像接近失量級

? 無極縮放效果，保證更多細節，邊緣無鋸齒以及很好的銳度。

? 最大支持3840*2160像素超高分辨率底圖

? 支持LED滾動字幕功能，LED字幕需要占用一個圖層。

? 多平臺的客戶端統一管理，自動探測輸入輸出信號和業務卡。

? 支持矩陣切換，處理器內部集成矩陣功能，支持單個信號源開多個窗口同時顯示。

? 豐富的接口,輸入支持HDMI/VGA/DVI/SDI,輸出支持HDMI/DVI。

網絡及多媒體處理技術

? IP流實時解碼，支持H.264/H.265解碼，支持ONVIF、RTSP等網絡流媒體協議，可兼容市面主流品牌網絡攝像機（IPC）、NVR、視頻流媒體服務器等；單個網口最大支持72路D1/32路720P/18路1080P/2路4K解碼。

? 支持手機、平板電腦、筆記本電腦屏幕鏡像推送功能。

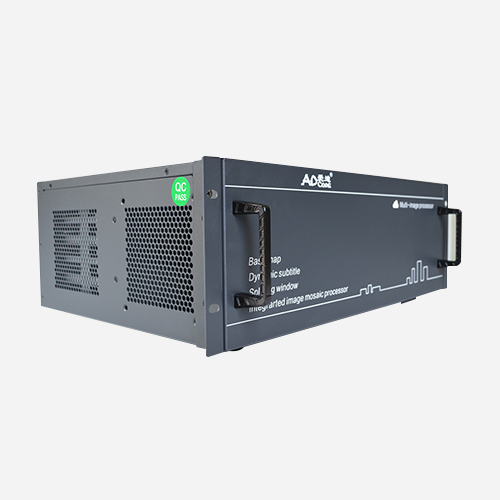

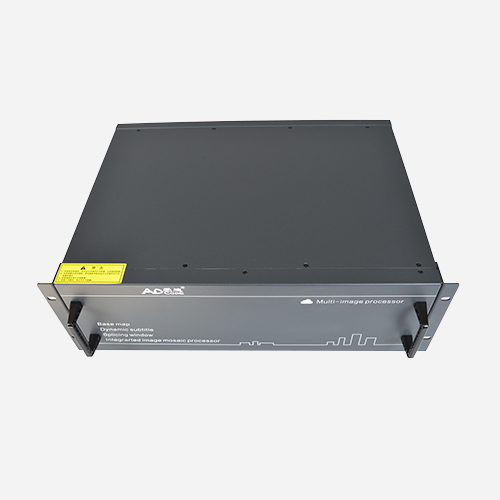

三、產品圖片

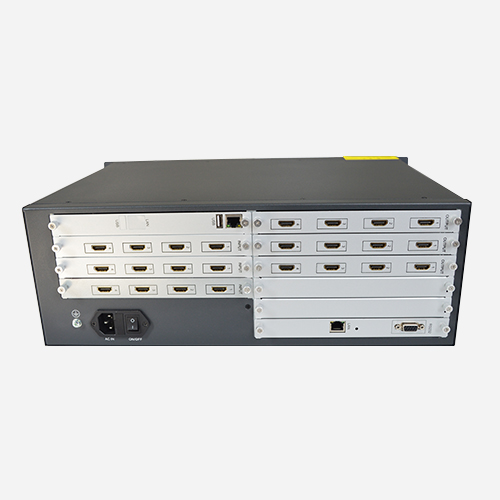

AD2048PJ系列3U機箱背面圖

AD2048PJ系列7U機箱背面圖

四、參數規格

 五、產品尺寸圖

AD2048PJ系列3U機箱尺寸圖

AD2048PJ系列6U機箱尺寸圖

六、 系統拓撲圖

操作視頻：
