AD2048PJ-7U系列拼接處理器
AD2048PJ-7U系列視頻拼接處理器是基于可編程邏輯器件和嵌入式Linux操作系統的一款高性能視頻圖像處理器，拼接控制器可廣泛應用于安防視頻監控、展廳展覽、軍事指揮、交通疏導、教育科研、政府公告、商業顯示等眾多行業。
一、產品簡介
AD2048PJ-7U系列視頻拼接處理器采用FPGA+ARM的系統架構，拼接控制器運行嵌入式Linux系統，從而保證系統能夠在7*24小時的環境下穩定運行，模塊化設計提供了高度的靈活性和可維護性。FPGA完成對視頻圖像的處理和數據傳輸；ARM構建整個系統的通訊，控制接口，視頻編解碼系統和智能分析等模塊，大大的增強的系統的靈活性，能夠實現跨平臺交互，支持Anroid/IOS/Windows/Linux。可實現顯示畫面的任意開窗、漫游、疊加、縮放、旋轉等多種顯示效果，并支持多種視頻源輸入模式，也支持IPC的視頻圖像的接入。
AD2048PJ系列視頻處理器運用總線交換技術，最大支持144路顯示屏的同時輸出，支持IPC解碼卡，多媒體功能卡，智能分析卡，機器視覺卡等多種業務卡，很好的解決了用戶的多樣需求。嵌入式Linux技術的運用，大大增加的系統的穩定性，網絡能力和可操控性。
二、功能特性
系統架構
? FPGA+ARM架構，以高穩定高帶寬 FPGA 純硬件架構為基礎，采用功能化模塊化板卡的硬件設計，實現無限擴展的 FPGA+架構。
? 模塊化插卡式設計，業務卡均采用插卡式設計，為日常使用及維護帶來了極大的方便。
? 擴展槽支持各種業務卡，實現視頻圖像的輸入輸出。
? 支持IPC攝像機解碼（H.264、H.265），最后單屏支持36分割，一張滿配IP解碼卡支持4路800W，16路500W，36路1080P，144路D1同時解碼。
? 支持電腦，投影儀等HDMI/VGA/DVI 分布式輸入拼接處理器。
? 支持電腦，手機投屏處理功能。
? 豐富的接口,輸入支持HDMI/VGA/DVI/SDI,輸出支持HDMI/DVI。
? 擁有一鍵物理復位功能。
視頻圖像處理
? 單個信號可以在任意 M×N(>0) 個顯示單元上拼接顯示。
? 支持輸入信號任意拼接、開窗、漫游，支持圖層疊加，單屏支持4個圖層。
? 單屏最大支持36畫面分割，需要和IP卡配合使用。
? 智能縮放技術，圖像縮放采用智能多相位濾波算法，根據圖像特點自動選擇最優的濾波系數，圖像接近失量級
? 無極縮放效果，保證更多細節，邊緣無鋸齒以及很好的銳度。
? 最大支持3840*2160像素超高分辨率底圖
? 支持LED滾動字幕功能，LED字幕需要占用一個圖層。
? 多平臺的客戶端統一管理，自動探測輸入輸出信號和業務卡。
? 支持矩陣切換，處理器內部集成矩陣功能，支持單個信號源開多個窗口同時顯示。
? 豐富的接口,輸入支持HDMI/VGA/DVI/SDI,輸出支持HDMI/DVI。
網絡及多媒體處理技術
? IP流實時解碼，支持H.264/H.265解碼，支持ONVIF、RTSP等網絡流媒體協議，可兼容市面主流品牌網絡攝像機（IPC）、NVR、視頻流媒體服務器等；單個網口最大支持72路D1/32路720P/18路1080P/4路4K解碼。
? 支持手機、平板電腦、筆記本電腦屏幕鏡像推送功能。
三、產品圖片

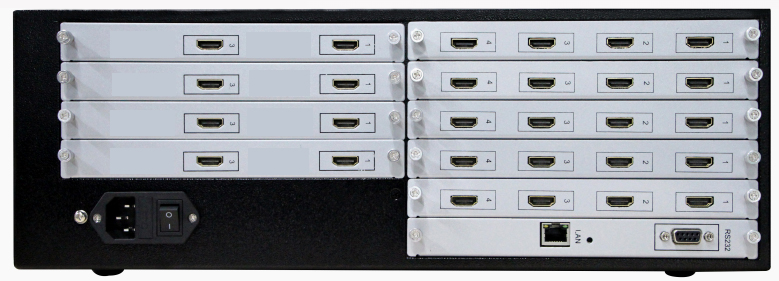

AD2048PJ系列3U機箱背面圖
AD2048PJ系列7U機箱背面圖
四、參數規格
類別 | 機箱型號 | 3U 機箱 | 7U 機箱 | 14U 機箱 | ||
機箱規模 | 輸入槽位 | 4 | 9 | 18 | ||
輸出槽位 | 5 | 9 | 18 | |||
主控槽位 | 1 | 1 | 1 | |||
最大輸入輸出規模 | 16進10出 | 36進18出 | 72進36出 | |||
網絡控制 | 標配 | |||||
RS232通信 | 標配 | |||||
平板控制 | 支持Android/IOS | |||||
PC客戶端控制 | 標配Windows圖形化拼接控制軟件，簡單易用： | |||||
視頻輸入（選配） | 輸入業務卡 | 支持4通道HDMI/DVI信號輸入，HDMITpyeA接口/ DVI-I接口，支持HDCP，SDI，BNC等，最大支持分辨率1920*1080@60Hz; | ||||
視頻輸出（選配） | 輸出業務卡 | 單板2通道輸出，單屏支持4個圖層開窗疊加；HDMI Type A接口（母頭）/ DVI-I接口（母頭），支持HDMI1.3和數字信號保護協議HDCP等，最大支持分辨率1920*1080@60Hz； | ||||
IP視頻解碼卡（選配） | 網絡攝像機視頻流輸入 | 支持1路1000M網口輸入，單網口支持18路1080P、32路720P，72路D1視頻解碼，支持H.264及H.265視頻壓縮格式； | ||||
基礎參數 | 矩陣切換 | 處理器自帶矩陣功能，支持所有輸入信號任意切換至所有輸出端口。 | ||||
畫面拼接 | 支持任意拼接組合，支持畫面開窗、漫游、縮放功能； | |||||
畫面分割 | IPC網絡信號支持最大單屏36分割； | |||||
地圖模式 | 支持超高分辨率靜態圖像疊加顯示。開啟底圖時，默認占用最底層窗口通道。底圖顯示支持3種模式：所有屏幕單屏顯示、所有屏幕拼接顯示、部分連續區域拼接顯示 | |||||
高清矢量字幕（選配） | 超高清點對點矢量字幕，支持動態字幕和靜態字幕，可以任意編輯顯示內容、字體、顏色等參數。 | |||||
無黑場實時切換 | 信號切換時不會出現黑場、花屏現象。 | |||||
輸入輸出板卡自動探測 | 實時探測當前處理器所有插入的板卡。 | |||||
輸入信號自動探測 | 實時探測每一路輸入是否有信號接入，輸入板卡及客戶端軟件均有狀態指示； | |||||
電源 | 100W電源適配器 | 200W電源適配器 | 350W電源適配器 | |||
工作溫度/濕度 | 工作溫度：-10℃~50℃/相對濕度：5℃~95℃無冷凝 | |||||
尺寸 | 寬x深x高(mm) 437x428x133.5 | 寬x深x高(mm) 437x428x311.5 | 寬x深x高(mm) 437x428x623 | |||
重量 | <=20KG(滿配) | <=35KG(滿配) | <=70KG(滿配) | |||
五、產品尺寸圖

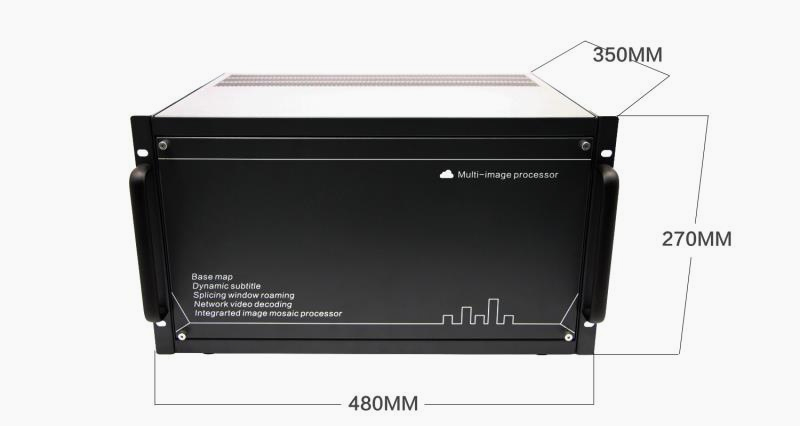

AD2048PJ系列3U機箱尺寸圖
AD2048PJ系列6U機箱尺寸圖

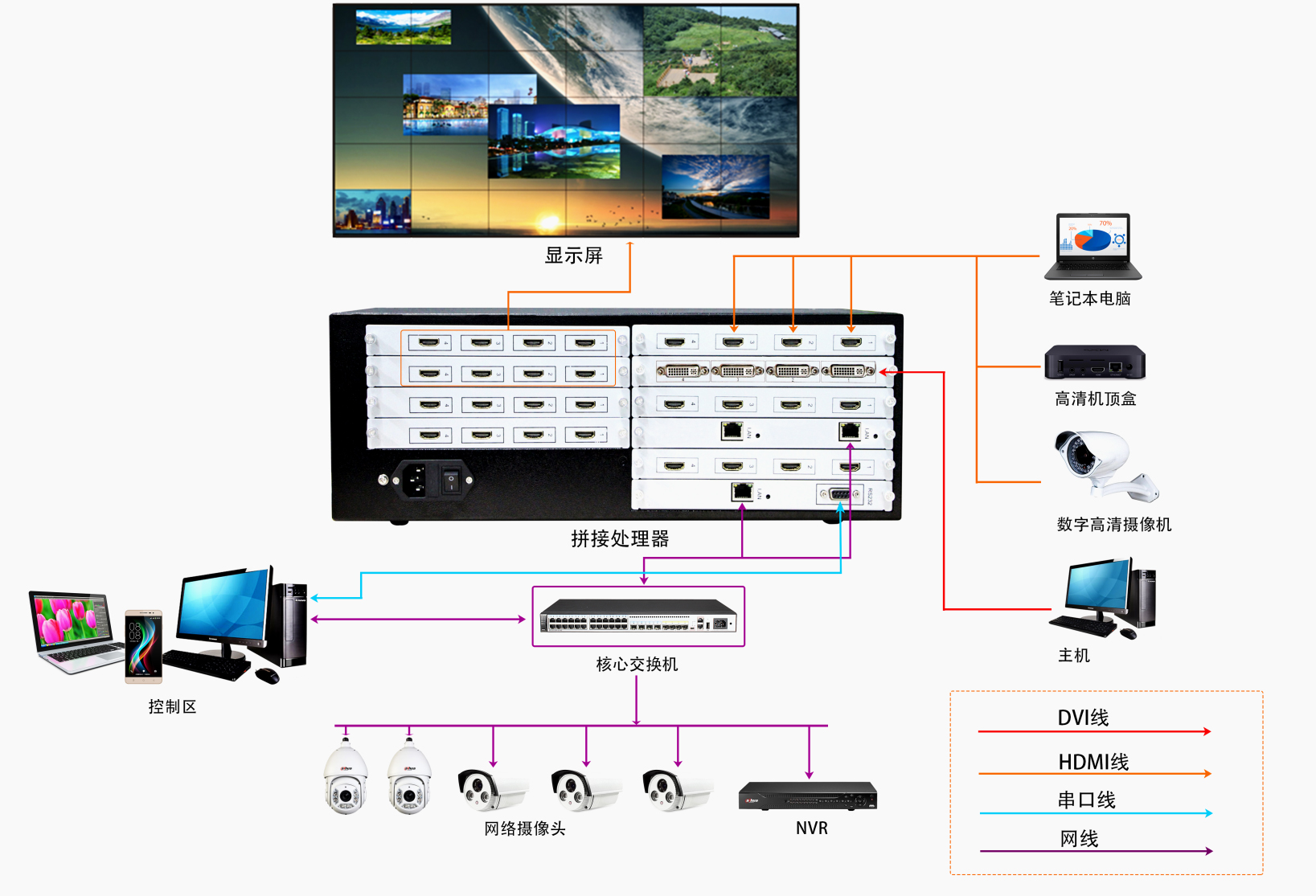

六、 系統拓撲圖
操作視頻：
定制參數：
1、系統采用嵌入式系統，模塊化設計，不大于3U / 7U高度
2、★單臺設備不少于15路HDMI接口輸出，至少包含15個1920x1080分辨率輸出口和不少于1個3840x2160分辨率高清輸入口（提供CNAS和中國認可國際互認檢測的權威機構出具的檢測報告復印件加蓋原廠商公章）
3、支持雙電源冗余，采用標準寬動態開關電源
4、4路本地信號HDMI采集輸入
5、私有云端、全國聯網，兼容海康、大華、宇視等各個主流廠家的前端攝像機的外網云視頻接入，可以異地遠程解碼上墻集中管理。滿足得2分，不滿足不得分。
6、支持1個232接口，1個USB接口，1個網絡接口；可選最少4路USB控制口，最多支持255個USB控制口
7、可選支持4k解碼上墻,支持H.264/H.265網絡攝像機解碼輸出（嵌入式解碼芯片，非X86軟解碼），支持局域網和廣域網解碼功能，USB控制口，
支持海康大華等錄像回放（dvr nvr），支持網絡三維鍵盤切換控制（非RS485鍵盤），滿足得2分，不滿足不得分。
8、 支持IPC攝像機解碼（H.264、H.265），最后單屏支持36分割，一張滿配IP解碼卡支持4路800W，16路500W，36路1080P，144路D1同時解碼。 選配可支持電腦，手機無線投屏處理功能。
9、★支持M*N融合屏方式（M*N≤15），解碼監控信號每個融合屏支持1/4/9/16/25/36分割顯示，考慮系統兼容穩定性產品，產品要綜合管理平臺做為支撐，綜合管理平臺要有三年以上的《公安部第三研究通過的檢測報告》，（本部分解碼和矩陣控制部分要提供公安部第三研究所有效檢測報告復印件加蓋企業公章，公安部網站可查詢編號。滿足得3分，不滿足不得分。）
10、★可選配支持USB控制卡，可用一個三維鍵盤配一個USB鼠標，直接可控所有的NVR、DVR、電腦，數字矩陣等，完美替代大型256路KVM，解決多臺錄像機視頻的上墻、視頻和USB控制同步操作等功能。 傻瓜式操作，無須對接，采用USB2.0直連，鍵盤可控制后端設備的所有功能。
11、★支持任意一路信號顯示畫面可任意漫游、縮放，并在單屏或拼接屏的任意位置上疊加顯示，圖層不少于4層；（提供CNAS和中國認可國際互認檢測的權威機構出具的檢測報告復印件加蓋原廠商公章））
12、★屏幕控制：支持通過串口信號實現對大屏的控制，包括控制屏幕的開關、亮度、對比度、飽和度、清晰度、背光模式調節；（支持客戶現場對接各家大屏協議）
13、支持將電視墻布局保持為預案，設備能保存16組預案，支持預案輪巡功能，輪巡間隔可任意設置；
14、客戶端可顯示大屏上當前的動態畫面（視頻回顯功能）（可選功能）；
15、方便產品統一協調，生產企業要有機房顯示產品的3C認證證書；考慮系統兼容穩定性，嵌入式高清解碼器設備必須與顯示單元、控制軟件采用同一廠家產品；（提供設備3C證明及中國安防百家誠信供應商證明，滿足得3分，不滿足不得分。）
