AD2048GQ數字光纖解碼矩陣

兼容標準的ONVIF品牌網絡攝機解碼，兼容主流品牌海康，大華，宇視，雄邁NVR/DVR預覽和錄像回放，單卡自帶了HDMI輸入接口，將外部電腦上墻顯示或者拼接。兼容性，靈活性更強；可廣泛應用于超市、商鋪、辦公樓、住宅小區、辦公樓、學校、酒店、工廠等監控場所，為用戶方便的提供了視頻監控切換和電腦上墻管理的價值。

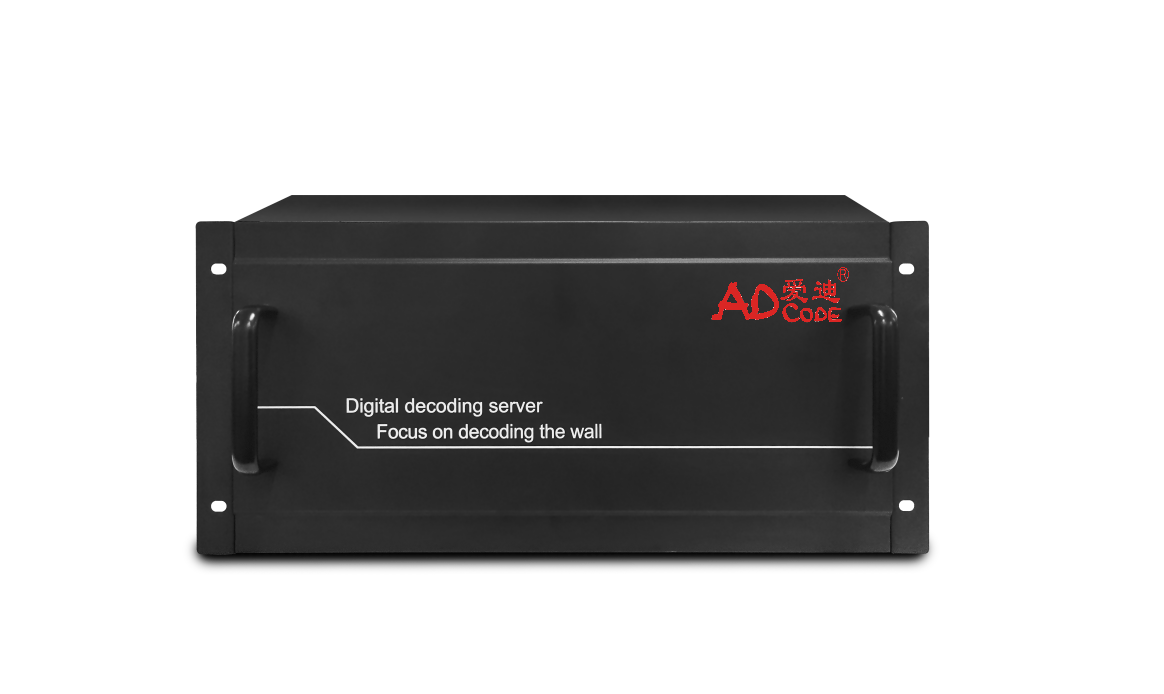

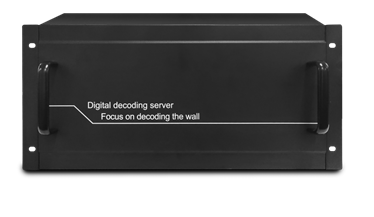

  一、設備外型：

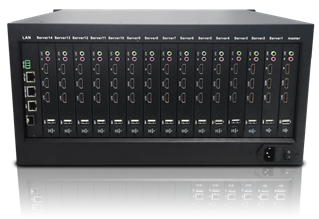

二：設備結構：

l  整機結構：設備采取模塊化結構設計，一臺機可根據需求由多模塊裝配而成；

l  單模塊主板：帶2路HDMI2.0輸出、1路HDMI輸入、1路音頻輸入、1路音頻輸出、1個級聯光纖口；

u  設備結構：采用多模塊插卡設計，1U標準機箱可裝配3個模塊主板，5U機箱最多可裝配16個模塊主板，在有需求時，可定制10U及更大機型，級聯光纖，設備另配USB、RS485等標準接口。

三：?jiǎn)文K主板功能：

1、  解碼：

u  支持H.265 Main Profile Level5.1、H.264 Baseline/Main/High Profile Level5.0、MPEG4 SP L0~L3/ASP L0-L5、MJPEG/JPEG Baseline解碼；

u  最大單卡支持2個HDMI輸出的36分割（控標點）；

u  單卡可同時支持兩個36分割解碼，單卡可支持解碼72路IPC上墻（控標點）；

u  單卡解碼性能：2路=4K；18路=1080P（控標點）；32路=720P；72路=D1視頻解碼（控標點）；

u  解碼像素：支持4K、500W、300W、200W、130W等標準視頻解碼；

u  支持PAL/NTSL等標準格式；

u  支持標準ONVIF IPC及主流品牌接入；

u  支持RTSP直接視頻取流；

u  支持地域名方位OSD名稱疊加顯示和IP地址等解碼通道的字符疊加上墻（控標點）；

u  支持網絡自動實時檢測是否斷線（控標點）；

u  支持主流品牌海康，大華，宇視，雄邁等NVR/DVR預覽解碼和錄像回放，

u  PC客戶端支持部分可視化（4-20個）實時解碼，并與監控上實時顯示的視頻畫面同步（控標點）

u  支持公安網，交通網等國標GB28181協議，無縫兼容海康GB28181平臺及海康GB28181協議的NVR和IPC（控標點）

2、   編碼：

u  支持HDMI信號接入；

u  支持輸入信號H.265/H.264 Baseline/Main/High Profile Level5.1標準編碼；

u  支持主次碼流同時編碼上墻支持1080P、1366X768、720P等電腦輸出信號；

u  支持編碼自動重連和斷電記憶保存功能（控標點）；

u  支持輸入編碼分辨率自動適應調節（控標點）；

u  支持編碼后視頻流加密（外部取流需要輸入密碼驗證）

3、 輸出：

u  支持2個HDMI2.0接口輸出；向下兼容HDMI1.3等版本；

u  支持1個HDMI2.0輸出4K輸出，1個HDMI2.0輸出1080P@60fps;

u  單口支持1,4,6,8,9,10,16.25,36任意不規則切換分割（控標點）；

4、 音頻：

u  自帶1路音頻輸入及1路1音頻輸出；

u  支持16bit/32bit語音輸入輸出；

5、 網絡：

u  單卡支持100/1000Mbps自適應網口，采用分布式設計；1個級聯光纖口

6、 單卡主控：

u  首屏自帶嵌入式linux固件管理軟件，可脫離電腦操作（控標點）；

u  支持專用網絡監控鍵盤控制，及可以在擴展控制模擬球機（控標點）；

u  支持USB鼠標控制嵌入式界面操作；

u  可支持PC客戶端實時顯示解碼視頻，實現可視化部署監控墻（最大支持20個視頻實時解碼）；

四：整機設備功能：

1、     輸出：

v  拼接：實現多模塊輸出口的拼接，1U機型最大6屏拼接，5U機型最大32屏拼接，可定制10U機型最大64屏拼接，可多級級聯，由多臺即實現更大型，超大型拼接；

v  分割：單口支持1,4,6,8,9.10,16.25,36任意不規則切換分割（控標點）；

v  開窗功能：可實現跨屏開窗漫游，疊加，畫中畫窗口功能（控標點）；

v  OSD疊加：支持網絡攝像機標注疊加方位疊加，IP地址疊加，通道號疊加，及網絡等異常信息疊加；

v  解碼：支持H.265 Main Profile Level5.1、H.264 Baseline/Main/High Profile Level5.0、MPEG4 SP L0~L3/ASP L0-L5、MJPEG/JPEG Baseline解碼；

v  單卡解碼性能：2路=4K；18路=1080P；32路=720P；72路=D1視頻解碼（控標點）；

v  解碼像素：支持4K、500W、300W、200W、130W等標準視頻解碼；

v  取流：支持標準ONVIF IPC及主流品牌接入；

v  協議：支持RTSP直接視頻取流；

v  網絡檢測：支持網絡自動實時檢測是否斷線；

v  NVR管理：支持主流品牌海康，大華，宇視，雄邁等NVR/DVR預覽解碼和錄像回放。

2、    操作控制：

v  系統自帶系統，實現鼠標接入后HDMI口直接在視頻上疊加操作界面，直觀簡便快捷操作部署設備；

v  支持網絡鍵盤直接操作控制全部功能；

v  支持單安裝版平臺軟件可視化控制,既可以在PC客戶端上實時播放電視墻正在解碼的視頻，近距離可視化部署和監測視頻監控墻（控標點）；

v  提供SDK，支持第三方軟件接入控制；

3、    特色功能：

?  支持監控墻場景記憶，自動及手動切換調用場景;

?  最大支持32個監控墻場景記憶保存；

?  支持場景及群組按時間間隔的方式在單個或多個窗口上輪巡；

?  支持可選本司愛迪云盒和云服務平臺接入實現廣域網視頻監控（控標點）；

?  支持網絡光纖接入（控標點）；

4、    運維：

v  帶內嵌數據庫，PC客戶端可對用戶設置好的IPC參數可導出和導入；

v  支持在線網絡一鍵升級;

五、技術參數：
