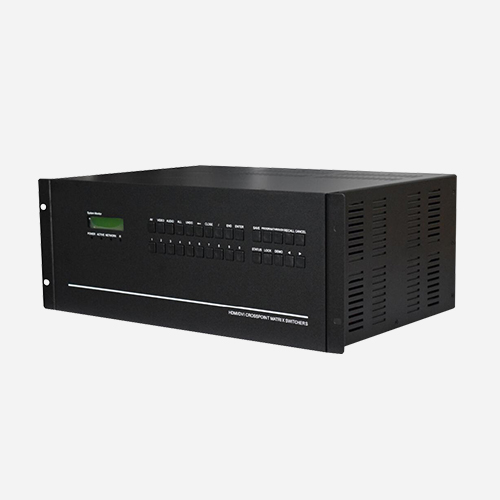

愛迪混合矩陣：型號：AD2048MD 系列高清混合矩陣切換器，最大支持40個輸入40個輸出，覆蓋目前主要音視頻信號類型，同時兼容模擬信號、數字高清信號輸入，并支持多種信號格式，（光纖，雙絞線網口，HDMI、DVI、VGA、CVBS、、YPbPr、SDI）信號本地直連輸入，以及（光纖，雙絞線網口，HDMI、DVI、VGA、CVBS、、YPbPr、SDI）直連輸出。除此之外，還具備HDMI輸出音頻分離技術，還提供雙絞線(HDBaseT)輸入輸出板卡，配合雙絞線傳輸器可通過雙絞線延長輸入與輸出的信號傳輸距離到60M。領先的全數字信號處理技術可保證信號無失真處理，將最優質的畫面送至顯示終端。可廣泛應用于電視教學、智能交通管理中心、廣播電視工程、多媒體會議廳、大屏幕顯示工程、指揮控制監控中心等場所。
功能特點：

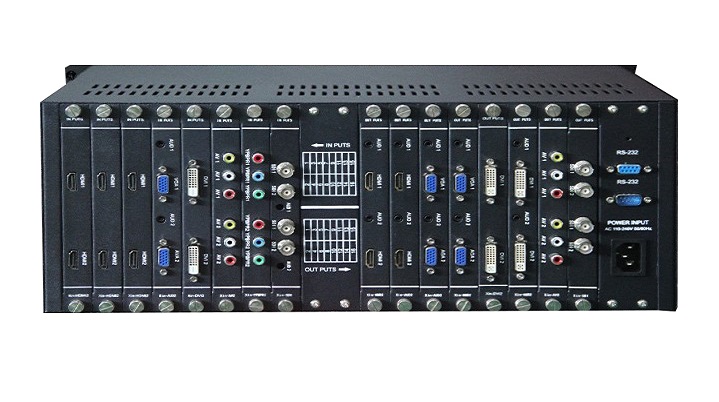

? 插卡式結構：輸入信號支持：AV、VGA、 YPbPr、 DVI、 HDMI、SDI、 光 纖、 網口；輸出信號支持：AV、HDMI、DVI、YPbPr、VGA、光纖、網口、SDI，卡片式結構，極其容易擴展或更換；
? 采用FPGA可編程邏輯陣列電路，性能更穩定；
? HDCP兼容，支持藍光DVD信號重現和切換、分配；
? 音頻環出功能：輸出HDMI信號支持音頻分離輸出（立體聲）功能，能方便與擴聲系統連接；
? 音頻接入功能：可選配VGA 、DVI信號輸入板帶有音頻輸入接口，配合輸出板音頻分離輸出功能，能實現音視頻同步切換而無需另外配置音頻切換設備；
? 支持輸入EDID讀取，自定義功能；
? 具有掉電記憶功能和現場記憶功能：帶有斷電現場保護功能；
? 支持8張所有格式輸入輸出板卡；最大支持擴展36路信號輸入，36路信號輸出；支持嵌入式多通道數字音頻信號的交叉切換；
? 輸入輸出卡：每塊板卡為2/4路，可按需求配置不同格式的輸入板卡；
? 支持全高清：與包括 1080p/60 的所有 HDTV分辨率和高達 1920*1200 的 PC 的分辨率兼容；
? 支持協議：支持 3D、HDMI 1.4（部分）、HDCP、與及 DVI 1.0 協議。支持高色深，以及高達 3.25Gbps 速率；
? 可擴展全無縫輸出：所有輸出通道都支持畫面無縫切換，不黑屏；
? 高可靠性檢測：板卡和母箱均經過AOI光學檢測，確保清除所有可能之隱患（可提供設備采購單驗證）；板卡和母箱均經過72小時老化測試（可提供老化測試記錄）；板卡和母箱均經過安規檢測和電磁兼容檢測。
? 本產品帶有斷電現現場切換記憶保護、視頻同步或分離切換等功能，具備RS232通訊通訊接口，可以方便與電腦、遙控系統或各種遠端控制設備配合使用；
? 支持接入1塊控制板卡，具有1路RS-232,1路RS-485,1路TCP/IP端口（PC軟件）
技術參數：
參數名稱 | 高清混合矩陣切換處理器 | |||
輸入 | HDMI信號 | 接口 | HDMI母接口 | |
信號強度 | T.M.D.S+/- 0.4Vpp | |||
最小\最大電平 | T.M.D.S2.9V/3.3V | |||
輸入EDID | 使用系統默認EDID功能 | |||
阻抗 | 75Ω | |||
DVI信號 | 接口 | DVI-D母接口 | ||
信號強度 | T.M.D.S+/- 0.4Vpp | |||
最小\最大電平 | T.M.D.S.2.9V/3.3V | |||
阻抗 | 50Ω | |||
輸入EDID | 使用系統默認EDID功能 | |||
最大直接偏置誤差 | 15mV | |||
VGA信號 | 連接類型 | VGA 15HDF 接口輸入 | ||
最小輸入電平 | 0.5Vp-p | |||
最大輸入電平 | 2.0Vp-p | |||
I\O阻抗 | 75Ω | |||
VIDEO信號 | 連接類型 | RCA接口（蓮花） | ||
最小輸入電平 | 0.5Vp-p | |||
最大輸入電平 | 2.0Vp-p | |||
I\O阻抗 | 75Ω | |||
回波損耗 | -30dB@5MHz | |||
SDI信號 | 最小/最大電平 | 0.5V to 1.0 Vp-p | ||
最大傳輸范圍 | 3G:140m.HD:200m.SD:400m | |||
數據頻率 | 19Mbps 到2.97 Gbps | |||
沖過 | <10% | |||
移動 | <540ps±10% | |||
視頻格式 | 270Mbps SDI\1.485 Gbps HD-SDI和2.97Gbps 3G-SDI | |||
色差分量信號 | 連接類型 | RCA接口（蓮花） | ||
視頻 | ||||
最小輸入電平 | 0.5Vp-p | |||
最大輸入電平 | 2.0Vp-p | |||
回波損耗 | -30dB@5MHz | |||
I/O阻抗 | 75Ω | |||
音頻 | ||||
阻 抗 | > 50Ω | |||
最大電平 | ＋19.5dBu | |||
網口信號 | 連接類型 | RJ45接口 | ||
接口帶寬 | 6.75Gbps | |||
信號類型 | HDMI 1.3a / T.M.D.S. 全數字信號 | |||
信號強度 | T.M.D.S. +/- 0.4Vpp | |||
最小/最大電平 | T.M.D.S. 2.9V/3.3V | |||
阻抗 | 差分100 Ω | |||
光纖信號 | 接口類型 | LC female | ||
數據輸入\輸出信號 | TMDS Level (complying with HDMI1.3b) | |||
傳輸速率 (圖相數據) | Max. 1.65Gbps | |||
接收端輸出抖動 | Max. 309 ps | |||
光功率預算 | Min 10.5dB | |||
輸出 | HDMI信號 | 接口 | HDMI母接口，立體聲Ф3.5mm接口輸出 | |
最小\最大電平 | T.M.D.S.2.9V/3.3V | |||
阻抗 | 50Ω | |||
DVI信號 | 接口 | DVI-I母接口 | ||
最小\最大電平 | T.M.D.S.2.9V/3.3V | |||
阻抗 | 50Ω | |||
VGA信號 | 連接類型 | VGA 15HDF 接口輸出，立體聲Ф3.5mm接口輸出 | ||
最小輸入電平 | 0.7Vp-p | |||
最大輸入電平 | 2.0Vp-p | |||
I/O阻抗 | 75Ω | |||
回波損耗 | －30dB@5MHz | |||
色差分量信號 | 連接類型 | RCA接口（蓮花） | ||
視頻 | ||||
最小輸入電平 | 0.5Vp-p | |||
最大輸入電平 | 2.0Vp-p | |||
回波損耗 | -30dB@5MHz | |||
I/O阻抗 | 75Ω | |||
音頻 | ||||
阻 抗 | > 50Ω | |||
最大電平 | ＋19.5dBu | |||
SDI信號 | 數據頻率 | 19Mbps 到2.97 Gbps | ||
幅度 | 0.8Vp-p±10% | |||
上升/下降時間 | 400-700ps | |||
沖過 | <10% | |||
最小/最大電平 | 0.5V to 1.0 Vp-p | |||
最大傳輸范圍 | 3G:140m.HD:200m.SD:400m | |||
網口信號 | 信號強度 | T.M.D.S. +/- 0.4Vpp | ||
最小/最大電平 | T.M.D.S. 2.9V/3.3V | |||
阻抗 | 差分100 Ω | |||
光纖信號 | 接口類型 | LC female | ||
數據輸入\輸出信號 | TMDS Level (complying with HDMI1.3b) | |||
傳輸速率 (圖相數據) | Max. 1.65Gbps | |||
接收端輸出抖動 | Max. 309 ps | |||
光功率預算 | Min 10.5dB | |||
規格 | 電源 | 100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源 | ||
溫度 | 儲存、使用溫度 : -20° ~ +70° C | |||
濕度 | 儲存、使用溫度：10%～90% | |||
額定功率(W) | 190 | |||
峰值功率(w) | 550 | |||
機箱尺寸 | 480（W）×180(H)×330 (D) | |||
技術系統圖：
