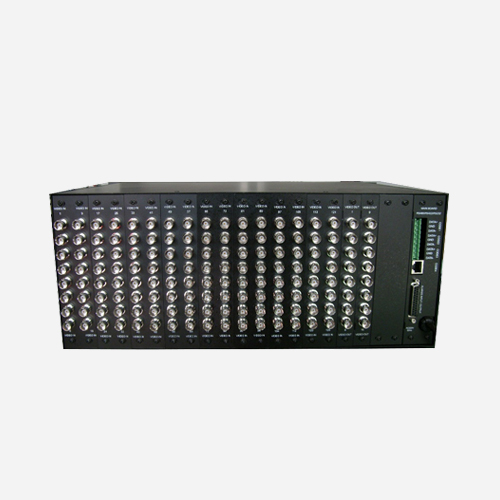

深視王品牌CY8000M/CY8000L模擬矩陣

產品特性：

?  每路視頻帶有圖形、中文、文字圖形混合標題疊加功能。

?  采用選配內置IP控制模塊和視頻服務器設計，可通過IP網絡對矩陣主機進行操作和切換瀏覽視頻圖像，遠程并可對攝像機及系統的控制訪問（可選）。

?  采用最小4U插卡式高密度模塊組合結構，方便組合擴充。

?  可設置鍵盤對監視器、攝像機權限；系統可分區設置。

?  有熱備份主機選配設計，使主機穩定性更有保障。

?  音/視頻輸入輸出端口和通訊接口有浪涌保護措施及抗雷擊干擾設計。

?  系統可通過RS485進行多臺多級矩陣聯網。

?  支持虛擬球機地址功能。可隨時修改球機地址，方便工程調試。

?  可控制海康和大華硬盤錄像機。

?  可外接32個分控鍵盤及可支持三級以上的多種組網功能。

?  自帶全中英文菜單，可對矩陣的各項功能進行預設置。

?  報警后可聯動，自動打開攝像機及燈光，自動切換預置點圖像并啟動錄像。

?  可預置任一防區警戒方式：定時、手動、常布/撤防及查詢報警記錄。

?  輸出可擴充到64路模擬視頻輸出，輸入可擴充到512路模擬視頻輸入。

?  矩陣攝像機標題可通過深視王CY字符輸入軟件快速輸入和管理字符名稱。

產品功能：

?  設置靈活。采用插卡式、模塊化、密集型結構，原材料考究，輸入16路一組，輸出8路一組。

?  現場控制。用戶可控制固定或變速球型攝像機、云臺、電動透鏡、輔助繼電器輸出，并且可控制每個視頻輸入的128個預置位。

?  系統編程。通過屏幕菜單可用系統主鍵盤編程。用于編程的CPU視頻輸出可直接連至監視器或通過切換／控制系統控制監視器顯示。

?  RS-485通訊和級聯。兼容國內98%的快球協議，支持CY協議，內置8種常用協議（PEL-D,PEL-P,三星快球協議），不用外加協議轉換器。支持多種品牌矩陣級聯功能。有多個標準RS485端口/RS232端口與鍵盤、報警接口單元、聯網系統CPU、錄像機控制設備、其它接口、計算機等進行通信。每個端口可分別設置數據速率:1200,2400, 4800或9600波特。

?  可選的屏幕顯示。每臺監視器可顯示日期／時間、視頻輸入編號、用戶定義的視頻輸入或預置位的標題(16個字符)、報警標題和監視器狀態。系統提供3種日期格式：MM/ DD／YY、DD／MM／YY或YY／MM／DD。屏幕顯示使用白底黑字。用戶可設置是否顯示以下內容：視頻輸入編號和監視器狀態、視頻輸入標題和日期／時間。顯示文字的控制包括：水平／垂直移動和亮度。

?  可選曼碼通訊。可選RS232接口的板卡，支持8個RJ45多功能連接模塊,支持TCP/IP,RS232,RS485,曼碼通訊協議以實現多種功能的擴展。

?  攝像機中英文標題。矩陣擁有中英文字符疊加功能，支持中文漢字庫,支持深視王漢字字符輸入軟件,采用日本進口全貼片芯片,字符無抖動。對于每個視頻輸入，用戶可指定—個8位中文漢字的編號去代替缺省的視頻輸入編號(如：某某路口)。這樣可幫助操作人區分視頻輸入，尤其是在各類高層建筑中或聯網系統中。

?  通用巡視。可建立64個巡視以隨時調用到監視器上。每個巡視有64個視頻輸入的位置,每個位置還包括一個獨立的駐留時間、預置目標和一個輔助觸點動作。巡視可正向或反向運行。同一個視頻輸入和／或同—臺攝像機的預置場景可多次插入到巡視中。各個巡視可以連接組成大于64個輸入的序列。未連接監視器的視頻輸入將自動忽略。

?  成組切換。成組切換即將多個視頻輸入同時切換到多個連續的監視器輸出。64個相互獨立的成組切換，每組包括16個視頻輸出(每個有一個預置位和一個輔助繼電器動作)，可通過手工或作為通用巡視的—部分被調用。

?  自動報警調用—1024個報警輸入。可對報警輸入編程，切換任意視頻輸入或成組的視頻組輸入到任意一個或多個輸出。每個報警輸入包括一個目標(預置場景)、輔助觸點動作和駐留時間。每個視頻輸出可選擇多種報警顯示／清除方法中的一種。

?  報警聯系表。用于報警輸入號和監視器號，由經過編程的報警聯系表調用攝像機圖象。4個報警聯系表可編程。

?  報警顯示模式。用戶可為每個視頻輸出選擇報警顯示模式。
① 保持方式：顯示第—個報警直到被清除，以后發生的報警按順序排隊。
② 順序方式：順序顯示多個報警，每個顯示一定時間。
③ 順序與顯示：顯示第一個報警在—臺監視器，直到報警被清除。其它報警按順序顯示在下一臺監視器上(報警都處于激活狀態)。

?  報警清除方式。用戶可為每個視頻輸出定義報警清除方法。
① 確認方式：只有在操作員手工確認報警后，報警才被清除。
② 自動清除：在報警輸入停止后20秒自動清除報警(如果還沒有手工確認報警)。
③ 立即自動清除：在報警停止后立即清除報警(如果報警還沒有被手工確認)。作為—項安全措施，這時不能手工確認報警。

?  系統劃分。明確定義了鍵盤、視頻輸入和視頻輸出的通道權限，進一步增強了系統的靈活性。通道權限可以限制訪問遠程系統。系統的劃分包括：
① 鍵盤到監視器通道：被選中的鍵盤不能訪問被選中的監視器。
② 監視器到攝像機通道：被選中的監視器不能顯示被選中的攝像機圖像。
③ 鍵盤到攝像機通道：被選中的鍵盤不能調用或控制被選中的攝像機。
④ 鍵盤到攝像機控制通道：被選中的鍵盤不能控制被選中的攝像機現場的功能。

?  口令和優先等級。鍵盤或用戶可指定16個等級，控制遠程攝像機現場。系統最多可有32個用戶密碼，每個用戶有自己的口令。根據用戶的優先等級限制用戶的訪問權限。

?  可選計算機工作站和聯網。單機版多媒體套裝（內含光盤、CY視頻卡、數模連接器和連接線），可實現單臺電腦進行云鏡控制、視頻切換、報警聯動和電子地圖的功能。網絡版多媒體套裝（內含光盤和網絡模塊），可實現對矩陣進行云鏡控制、視頻切換和IP訪問的功能。

?  電源設置。雙電源設計，發熱量小，散熱強，電壓承載負荷強，風扇無噪音，穩定性好。

?  外部工藝。矩陣的機箱和鍵盤整體呈黑色，全部采用環保噴油工藝,5年不氧化處理工藝。

?  內部工藝。電路板選材好，全板鍍金工藝。插槽采用日本進口品牌，抗氧化能力強，使用壽命長。
